KOMPOZITNÍ ŘEŠENÍ KAROSERIE (CBS™)

CBS™ pro optimalizaci pevnosti, tuhosti a hmotnosti

CBS™ je řešení kombinující jedinečné pěnivé lepidlo s vysoce vyvinutým termoplastickým nebo termosetovým konstrukčním nosičem

CO JE CBS?

Konstrukční výztuž pro lepší výkon, hmotnost, proces a optimalizaci nákladů

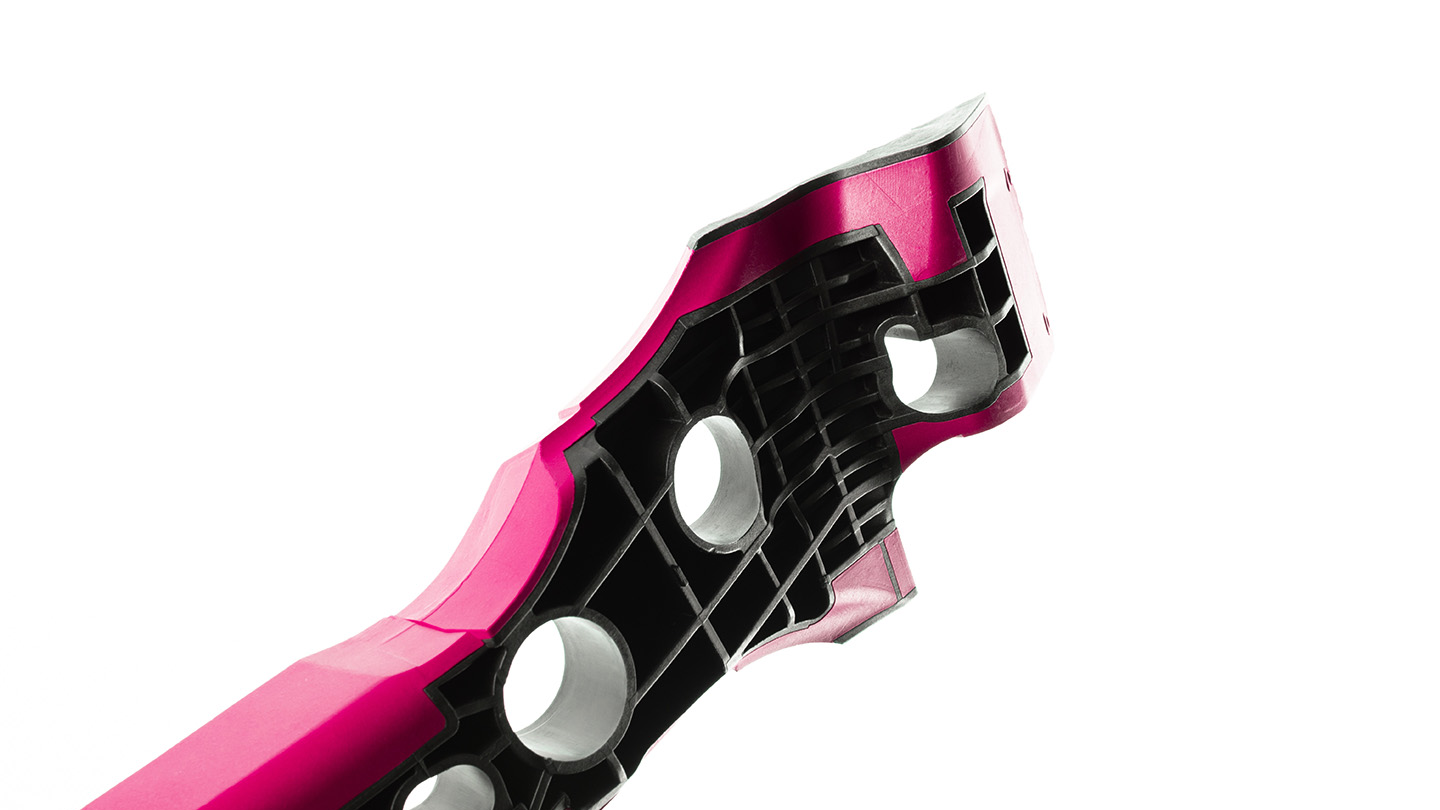

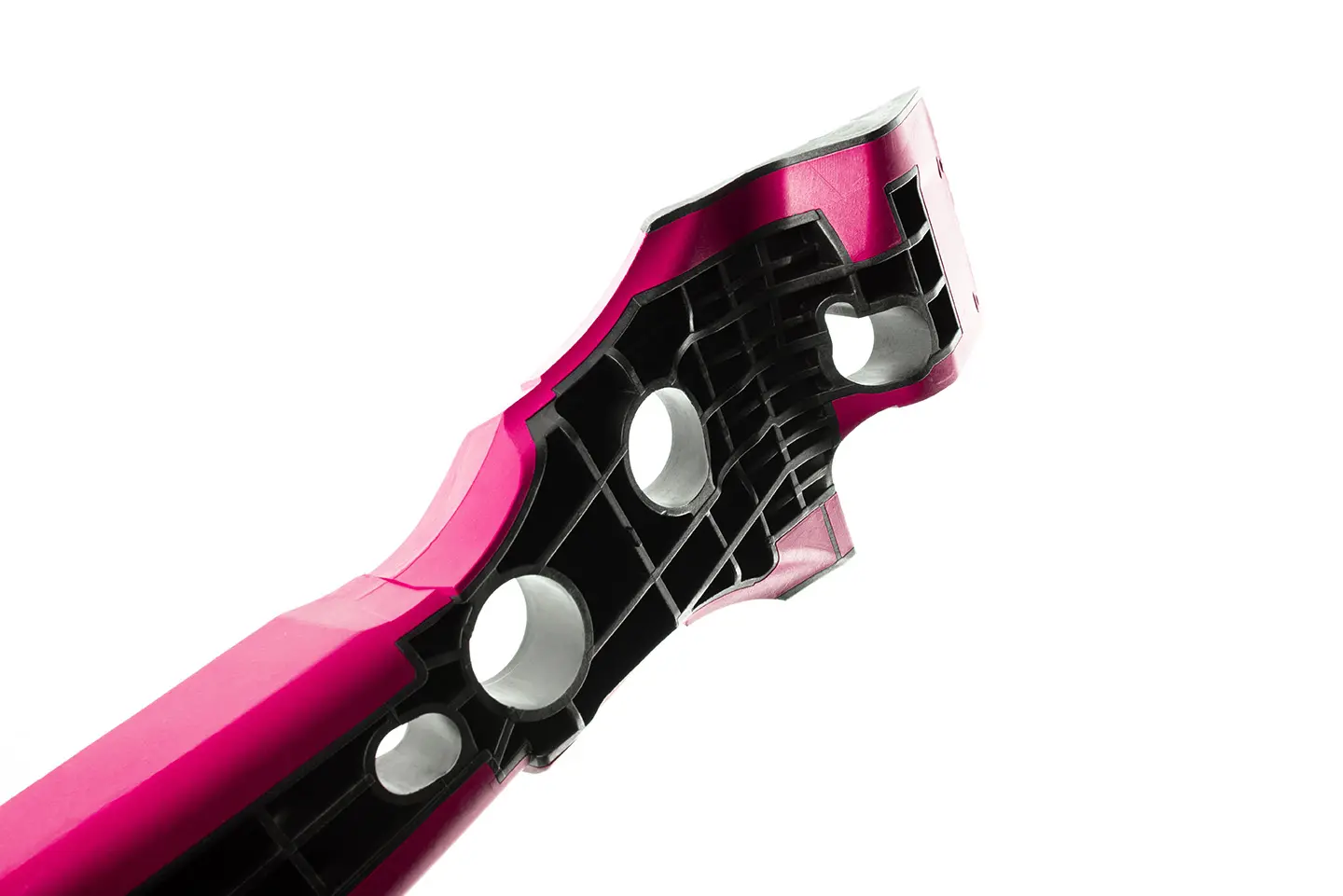

Naše technologie cbs ™ kombinuje vysoce vyvinuté tepelně aktivované konstrukční adhezivní materiály (známé také jako konstrukční pěny) s přizpůsobeným termoplastickým nosičem. CBS™ umožňuje lehké, ale silné konstrukční aplikace pro současné i budoucí aplikace, jako je ochrana baterií v elektrických vozidlech (EV).

Tým L&L Products využívá své osvědčené odborné znalosti s pokročilou CAD/CAE simulací k návrhu trojrozměrného konstrukčního dílu. Výsledkem je konstrukční vložka, která je suchá na dotek a připravená k montáži do struktury těla před uzavřením dutiny a e-povlakem. Naše pěnivá strukturální lepidla umožňují proudění e-povlaku a pokrytí dutiny před strukturním lepicím pěněním v pece na pečení e-povlaku.

Společnost L&L představila společnost Composite Body Solutions (CBS™) dopravnímu průmyslu před více než 20 lety jako inovativní řešení pro tělo v bílé výztuži. Stále je jasným lídrem na světovém trhu. Společnost L&L úzce spolupracuje s našimi zákazníky na poskytování navržených řešení, která snižují hmotnost vozidla, zvyšují tuhost aplikací NVH, zlepšují bezpečnost a odolnost proti nárazu a zlepšují únavovou životnost vozidel.


Kompozitní body solutions (CBS™) umožňují lehké struktury těla a zároveň zvyšují celkový výkon aplikace. S časným zapojením do vývoje mohou být lehké náklady neutrální (stejné náklady jako tradiční kovová konstrukce) nebo dokonce záporné (snížené náklady ve srovnání s tradiční kovovou konstrukcí). Toho je dosaženo vylepšením stávajících geometrií, nahrazením méně účinných dílů a využitím synergií mezi materiály. CBS™ může také snížit počet použitých kovových částí, čímž se sníží hmotnost.



Objevit

Technologie L&L CBS™ mohou umožnit nákladově efektivní a robustní výztužné řešení, které přináší rozsáhlé inženýrské znalosti pro lehkou optimalizaci těla v bílém (BIW).

VÝHODY PRODUKTU

Kompozitní řešení karoserie (CBS™) umožňují optimalizované vyztužení, lepení a optimalizaci součástí se správným množstvím materiálu ve správné poloze.



GEOMETRIE ŘEZU

... PRO STABILITU PRŮŘEZŮ





ROZŠIŘITELNÉ LEPIDLO

... TOLERANCE, KTERÉ EXISTUJÍ KVŮLI SLOŽITOSTI AUTOMOBILOVÉ MONTÁŽE, JSOU ŘEŠENY ZAČLENĚNÍM SCHOPNOSTI LEPIDLA NA PĚNU.





DŮKLADNÉ POSOUZENÍ

... MODELY VYVINUTÉ NAŠIMI ZKUŠENÝMI CAD / CAE DESIGN TÝMY POSKYTUJÍ VYSOKOU PŘEDVÍDATELNOST. CELOSVĚTOVĚ POUŽÍVÁME 8 CAE NÁSTROJŮ, 3 ŠPIČKOVÉ CAD DESIGNOVÉ NÁSTROJE A KOMPLETNÍ KOMPLEXNÍ PROTOTYPOVÁNÍ A TESTOVÁNÍ / VALIDACI NAŠICH ŘEŠENÍ.



POTENCIÁLNÍ APLIKACE

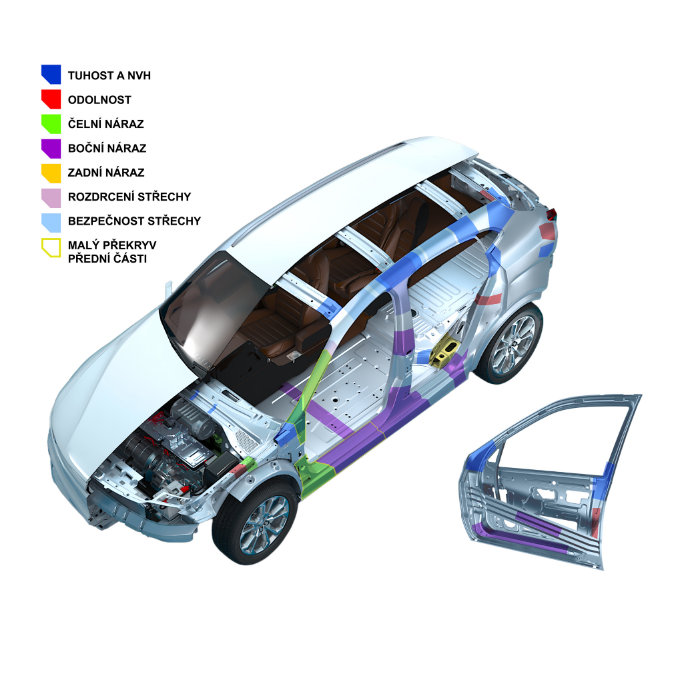

CBS™ části se běžně používají ke zvýšení celkové tuhosti těla v bílém. CBS™ trojrozměrná část s více konstrukčními adhezivními spoji do dutiny těla může způsobit efektivní zvýšení tuhosti, které lze použít ke zlepšení akustického komfortu nebo bezpečnosti nebo k odstranění méně účinných výztuh. CBS™ lze také použít v kombinaci s L&L CCS (Continuous Composite Solutions), kde je vyžadována ještě vyšší tuhost a pevnost. CBS™ je ideální pro vyztužení karoserie nebo ochranu proti EV baterii. Scénáře ™ cbs zahrnují čelní a malé překrytí nárazu, boční náraz (včetně nárazu pólu), náraz zezadu a rozdrcení střechy.

Hlavní atributy CBS™ jsou:

  • Správa cesty zatížení
  • Integrita oddílu
  • Potenciál lehké hmotnosti
  • Vylepšená tuhost
  • Zvýšená odolnost
  • Zkrácení časování implementace
  • Žádný dopad na karoserii

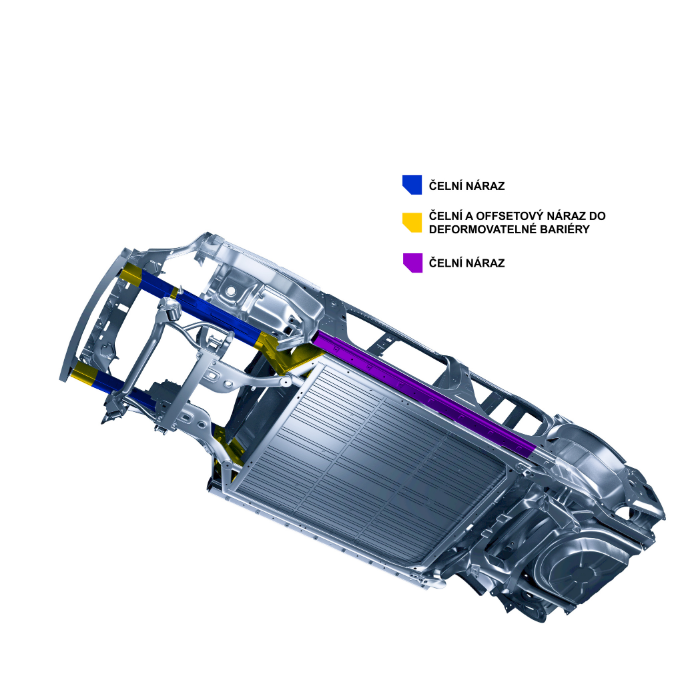

Během havárie poskytují konstrukční vložky CBS ™ kombinaci stability řezu, přechodu dráhy zatížení, řízení zatížení s více osami a absorpce energie. Optimalizace částí karoserie s hmotností a prostorově úspornými díly CBS™ umožňuje efektivní konstrukci karoserie a minimalizuje deformaci konstrukce, což vede ke snížení vniknutí do prostoru spolujezdce nebo baterie vozidla.



Cbs™ výztuže mohou eliminovat lokalizované problémy s odolností, jako je únava kovu, zvýšením celkové tuhosti a efektivnějším rozložením zatížení po celé konstrukci.



Lepšího hluku, vibrací a drsnosti (NVH) je také běžně dosaženo, když je do struktury karoserie integrována ™ technologie strukturálního vyztužení CBS. Pečlivá inženýrská analýza opět umožňuje vývoj a umístění optimálních řešení pro optimalizaci jízdních a manipulačních vlastností vozidla.

Flexibilita návrhu dílů CBS ™ dovoluje zjednodušit výrobní proces v oblastech složitých nebo obtížně přístupných montážních podmínek. Například použití CBS™ pro dveře a uzávěry může nabídnout úsporu hmotnosti a nárůst tuhosti, ale může také pomoci zjednodušit výrobu dveří, pokud se to zohlední již v procesu návrhu.

Zdroje

Stáhněte si leták s našimi zdroji a zjistěte více o konstrukční výztuži pro lepší optimalizaci výkonu, hmotnosti, procesu a nákladů pomocí řešení L&L Products Composite Body Solutions (CBS™).
