COMPOSITE BODY SOLUTIONS (CBS™)

CBS™ pour optimiser la résistance, la rigidité et le poids

CBS™ est une solution combinant un adhésif moussant unique avec un support structurel thermoplastique ou thermodurcissable de haute technicité.

QU'EST-CE QUE CBS ?

Renforcement structurel pour une meilleure performance, optimisation de la masse, du processus et du coût

Nos technologies CBS™ combinent un matériau adhésif structurel activé par la chaleur de haute technicité (également connu sous le nom de mousses structurelles) avec un support thermoplastique personnalisé. CBS™ permet des applications structurelles légères mais solides pour les applications actuelles et futures, telles que la protection des batteries dans les véhicules électriques (VE).



L'équipe de L&L Products utilise son expertise éprouvée en matière de simulation CAO/CAE avancée pour concevoir une pièce d'ingénierie tridimensionnelle. Le résultat est un insert structurel sec au toucher et prêt à être assemblé dans la structure de la carrosserie avant la fermeture de la cavité et l'application du revêtement électronique. Nos adhésifs structurels moussants permettent l'écoulement et la couverture de la cavité par l'e-coat avant le moussage de l'adhésif structurel dans le four de cuisson de l'e-coat.

L&L a introduit Composite Body Solutions (CBS™) dans l'industrie du transport il y a plus de 20 ans comme solution innovante pour le renforcement de la carrosserie en blanc. C'est toujours le leader incontesté du marché mondial. L&L travaille en étroite collaboration avec ses clients pour fournir des solutions techniques qui réduisent le poids des véhicules, augmentent la rigidité pour les applications NVH, améliorent la sécurité et la résistance aux chocs et améliorent la durée de vie des véhicules.



Les Composite Body Solutions (CBS™) permettent de réaliser des structures de carrosserie légères tout en améliorant les performances globales de l'application. Avec une implication précoce dans le développement, le coût de la légèreté peut être neutre (même coût qu'une structure métallique traditionnelle) ou même négatif (coût réduit par rapport à une structure métallique traditionnelle). Ce résultat est obtenu en améliorant les configurations existantes, en remplaçant les pièces moins efficaces et en utilisant les synergies entre les matériaux. CBS™ peut également réduire le nombre de pièces métalliques utilisées, et ainsi, réduire le poids.



DÉCOUVREZ

Les technologies L&L CBS™ peuvent permettre une solution de renforcement rentable et robuste qui apporte des connaissances approfondies en matière d'ingénierie, pour l'optimisation des carrosseries légères en blanc (BIW).



PRODUIT
AVANTAGES

Les Composite Body Solutions (CBS™) permettent d'optimiser le renforcement, le collage et l'optimisation des pièces avec la bonne quantité de matériau au bon endroit.



GÉOMÉTRIE à SECTIONS

... POUR LA STABILITÉ DES SECTIONS TRANSVERSALES

ADHÉSIF EXPANSIBLE

... LES TOLÉRANCES QUI EXISTENT EN RAISON DE LA COMPLEXITÉ DE L'ASSEMBLAGE AUTOMOBILE SONT TRAITÉES EN INCORPORANT L’APTITUDE DE L'ADHÉSIF À MOUSSER.

ÉVALUATION SOLIDE

OFFRENT UNE GRANDE PRÉVISIBILITÉ. AU NIVEAU MONDIAL, NOUS UTILISONS 8 OUTILS CAE, 3 OUTILS DE CONCEPTION CAD DE PREMIER PLAN, ET NOUS RÉALISONS UN PROTOTYPAGE COMPLET ET DES TESTS / VALIDATIONS DE NOS SOLUTIONS.

LES APPLICATIONS POTENTIELLES

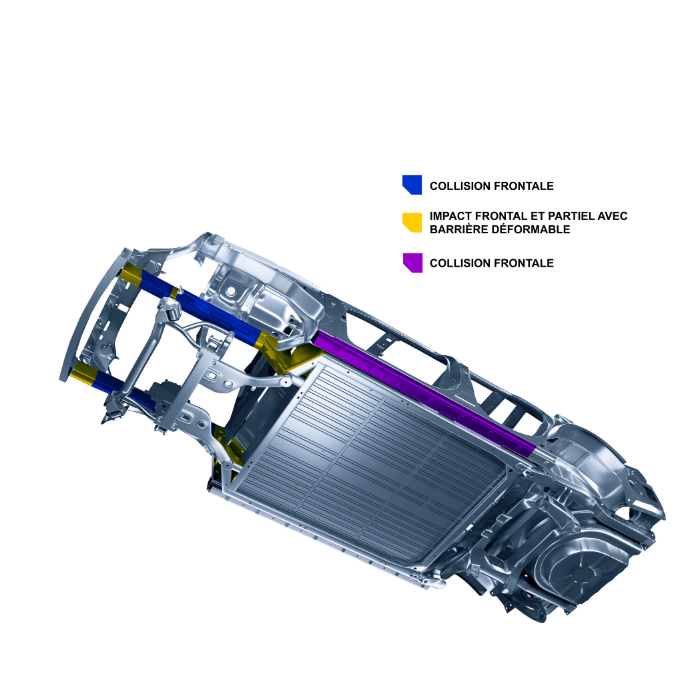

Les pièces CBS™ sont couramment utilisées pour améliorer la rigidité globale de la carrosserie. La pièce tridimensionnelle CBS™ avec de multiples connexions adhésives structurelles à la cavité de la carrosserie peut produire des augmentations de rigidité efficaces qui peuvent être utilisées pour améliorer le confort acoustique ou les niveaux de sécurité ou permettre le retrait de renforts moins efficaces. CBS™ peut également être utilisé en combinaison avec L&L CCS (Continuous Composite Solutions) lorsqu'une rigidité et une résistance encore plus élevées sont requises. CBS™ est idéal pour le renforcement de la carrosserie en cas de collision ou la protection des batteries des véhicules électriques. Les scénarios d'amélioration de la résistance aux chocs CBS™ comprennent les chocs frontaux et les petits chevauchements, les chocs latéraux (y compris les chocs contre les poteaux), les chocs arrière et l'écrasement du toit.

Les principaux attributs de CBS™ sont :

  • Gestion du chemin de charge
  • Intégrité des sections
  • Potentiel de légèreté
  • Amélioration de la rigidité
  • Durabilité accrue
  • Réduction du délai de mise en œuvre
  • Aucun impact sur l'atelier de carrosserie

Lors d'un événement de collision, les inserts structurels CBS™ offrent une combinaison souhaitable de stabilité des sections, de transition du chemin de charge, de gestion de la charge multiaxiale et d'absorption d'énergie. L'optimisation des sections de la carrosserie avec des pièces CBS™ permettant de gagner du poids et de l'espace permet une conception efficace de la carrosserie, en minimisant la déformation de la structure, ce qui se traduit par une intrusion réduite dans l'espace des passagers ou de la batterie du véhicule.

Les renforts CBS™ peuvent éliminer les problèmes de durabilité localisés, tels que la fatigue du métal, en augmentant la rigidité globale et en répartissant les charges plus efficacement sur la structure.

Une amélioration des performances en matière de bruit, de vibrations et de dureté (NVH) est également couramment obtenue lorsque notre technologie de renforcement structurel CBS™ est intégrée à la structure de la carrosserie. Là encore, une analyse technique minutieuse permet de développer et de localiser les solutions optimales pour optimiser les caractéristiques de conduite et de maniabilité du véhicule.

La flexibilité de conception des pièces CBS™ permet de simplifier le processus de fabrication dans les zones où les conditions d'assemblage sont complexes ou difficiles d'accès. Par exemple, l'utilisation de CBS™ pour les portes et les fermetures peut offrir un gain de poids et de rigidité, mais aussi contribuer à simplifier la fabrication des portes si elle est prise en compte dès le processus de conception.

RESSOURCES

Téléchargez notre dépliant sur les ressources pour en savoir plus sur le renforcement structurel permettant d'améliorer les performances, la masse, le processus et l'optimisation des coûts grâce aux Composite Body Solutions (CBS™) de L&L Products.
