COMPOSITE BODY SOLUTIONS™ (CBS™)

CBS™ para otimizar força, rigidez e peso

CBS™ é uma solução que combina um adesivo espumoso único L&L com um carregadorsuporte estrutural termoplástico ou termofixo, em uma peça de engenharia.

O QUE É CBS™?

As nossas tecnologias CBS™ combinam material adesivo estrutural ativado termicamentem uma peça única de engenharia (também conhecido como espumas estruturais) com um carregador termoplástico personalizado. CBS™ permite aplicações estruturais mais leves e mais fortes tanto para aplicações atuais como futuras, tais como proteção de baterias em veículos elétricos (EV).

A equip da L&L Products utiliza a sua experiência comprovada com simulação CAD/CAE avançada para criar uma peça de engenharia tridimensional. O resultado é uma peça estrutural que é seca ao toque e pronta a ser montada na estrutura da carroceria antes do fechamento da cavidade e do e-coat. Os nossos adesivos estruturais de espuma permitem o fluxo de e-coat e a cobertura da cavidade antes da espuma adesiva estrutural no forno de cura e-coat.

CBS™ otimiza a força, a rigidez e o peso

L&L introduziu o Composite Body Solutions™ (CBS™) na indústria dos transportes há mais de 20 anos como uma solução inovadora para o reforço da carroceria. Continua sendo líder de mercado global. L&L trabalha em estreita colaboração com os nossos clientes para fornecer soluções de engenharia que reduzem o peso do veículo, aumentam a rigidez para aplicações NVH, melhoram a segurança e a resistência ao choque e melhoram a vida útil dos veículos.

O Composite Body Solutions™ (CBS™) permite estruturas de carroceria leves ao mesmo tempo que melhora o desempenho global da aplicação. Com o envolvimento precoce no desenvolvimento, o total do peso pode ser neutro (mesmo que uma estrutura metálica tradicional) ou mesmo negativo (reduzido em comparação com uma estrutura metálica tradicional). Isto é possível através da melhoria das geometrias existentes, da substituição de peças menos eficazes, e da utilização de combinações entre materiais. CBS™ pode também reduzir o número de peças metálicas utilizadas, reduzindo, assim, o peso.

DESCUBRA

As tecnologias L&L CBS™ podem permitir uma solução de reforço rentável e robusta que traz um extenso conhecimento de engenharia, para a otimização do Body in White (BIW) mais leve.

VANTAGENS DO PRODUTO

Composite Body Solutions™ (CBS™) permite um reforço optimizado, adesivagem e otimização de peças com a quantidade certa de material na posição correta./span>

... PARA A ESTABILIDADE DAS SEÇÕES TRANSVERSAIS

... AS TOLERÂNCIAS QUE EXISTEM DEVIDO À COMPLEXIDADE DA MONTAGEM AUTOMOTIVA SÃO TRATADAS ATRAVÉS DA INCORPORAÇÃO DA CAPACIDADE DO ADESIVO EXPANSIVO.

... OS MODELOS DESENVOLVIDOS PELAS NOSSAS EXPERIENTES EQUIPES DE DESIGN CAD / CAE PROPORCIONAM UMA ELEVADA PREVISIBILIDADE. A NÍVEL GLOBAL, UTILIZAMOS 8 FERRAMENTAS CAE, 3 FERRAMENTAS DE DESIGN DE TOPO CAD, E COMPLETO PROTÓTIPO E TESTE / VALIDAÇÃO DAS NOSSAS SOLUÇÕES.

APLICAÇÕES POTENCIAIS

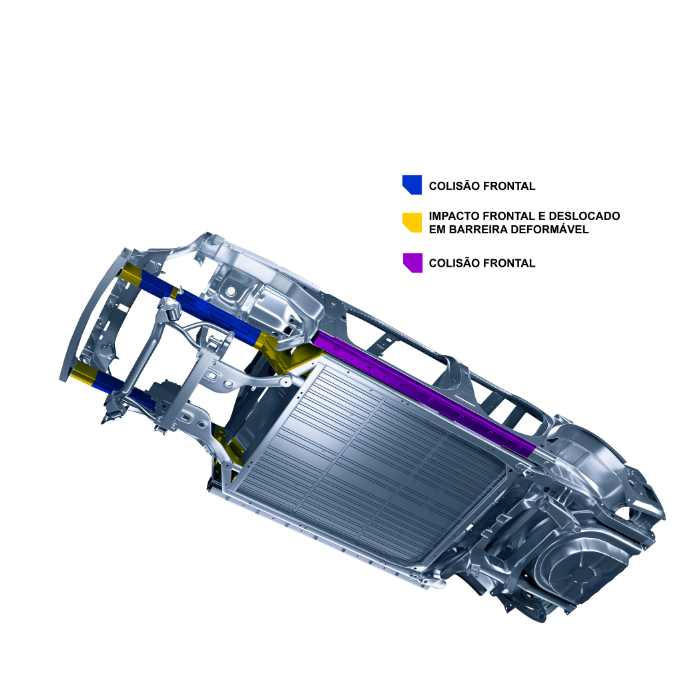

CBS™ são normalmente utilizados para aumentar a rigidez geral da carroceria. CBS™ é uma peça tridimensional com múltiplas ligações adesivas estruturais à cavidade e pode produzir aumentos de rigidez eficientes que podem ser utilizados para melhorar o conforto acústico ou os níveis de segurança ou permitir a remoção de reforços menos eficientes. CBS™ também pode ser utilizado em combinação com o L&L CCS™ (Continuous Composite Solutions ™) onde ainda é necessária maior rigidez e resistência. O CBS™ é ideal para reforço de colisão ou proteção de bateria EV. Em cenários de colisões, o CBS™ é ideal para colisões frontais e pequenas sobreposições, colisões laterais (incluindo colisão em postes), colisões traseiras, e esmagamento do teto.

Os principais atributos doe CBS™ são:

Gestão da trajetória de carga
Integridade da seção
Proporciona redução de peso
Maior rigidez
Aumento da durabilidade
Redução do tempo de implementação
Sem impacto na linha de montagem

Durante um evento de colisão, CBS™ para as inserções estruturais fornecem uma combinação de estabilidade de seção, transição da linha de carga, gestão de carga multi-eixo, e absorção de energia. A otimização das secções da carroceria com peso e economia de espaço CBS™ permite uma concepção eficiente da carroceria, minimizando a deformação da estrutura resultando numa menor deformidade no espaço do passageiro ou da bateria do veículo.

Reforços de CBS™ podem eliminar problemas de durabilidade local, tais como fadiga do metal, aumentando a rigidez geral e distribuindo as cargas de forma mais eficaz por toda estrutura.

Um melhor desempenho em termos de ruído, vibração e dureza (NVH) é também geralmente alcançado quando a nossa tecnologia de reforço estrutural CBS™ é integrada na estrutura da carroceria. Mais uma vez, uma cuidadosa análise de engenharia permite o desenvolvimento e localização de soluções para otimizar as características de condução e manuseamento do veículo.

A flexibilidade de concepção das peças CBS™ permite simplificar o processo de fabricação em áreas de condições de montagem complexas ou de difícil acesso. Por exemplo, a utilização do CBS™ para portas e fechos pode oferecer economia de peso e ganho de rigidez, mas também pode ajudar a simplificar a fabricação.

RECURSOS

Baixe o nosso folheto de recursos para saber mais sobre o reforço estrutural para melhorar o desempenho, a massa, o processo e a otimização de custos usando L&L Products Composite Body Solutions™ (CBS™).
