什么是CBS?
我们的CBS™技术将高度工程化的热固化结构胶粘材料(也称为结构泡沫)与定制的热塑性载体相结合。CBS™实现了轻质但坚固的结构应用,适用于当前和未来的应用,如电动汽车(EV)的电池保护。
L&L Products团队利用其先进的CAD/CAE模拟技术来设计一个三维工程部件。其结果是,在空腔封闭和电泳涂层之前,结构嵌件是干燥的,可以随时装配到车身结构中。我们的发泡结构胶允许电泳涂层流动,并在电泳涂层烘烤炉中的结构胶发泡之前覆盖空腔。
L&L Products – Continuous Composite Systems™ (CCS™)
20多年前,L&L将复合材料车身解决方案(CBS™)引入运输业,作为白车身加固的创新解决方案。它仍然是当之无愧的全球市场领导者。通过我们与客户的密切合作,提供工程解决方案,以减轻车辆重量,增加NVH应用的刚度,提高安全性和耐撞性,并提高车辆的疲劳寿命。
复合材料车身解决方案(CBS™)能够实现车身结构的轻量化,同时提高应用的整体性能。通过早期参与开发,轻质成本可以是中性的(与传统金属结构的成本相同),甚至是负值(与传统金属结构相比成本降低)。这可以通过加强现有的几何形状,替换效率较低的部件,以及利用材料之间的协同作用来实现。CBS™还可以减少所使用的金属部件的数量,从而减轻重量
产品 优势
复合车身解决方案(CBS™)能够通过在适当的位置使用适当数量的材料进行优化加固、粘合和零件优化。
断面几何
为稳定横断面


可膨胀的粘合剂
由于汽车组装的复杂性而存在的公差是通过加入粘合剂的发泡能力来处理的。


稳健的评估
由我们经验丰富的CAD/CAE设计团队开发的模型具有很高的可预测性。在全球范围内,我们使用8种CAE工具,3种顶级CAD设计工具,并完成全面的原型设计和测试


潜在的应用

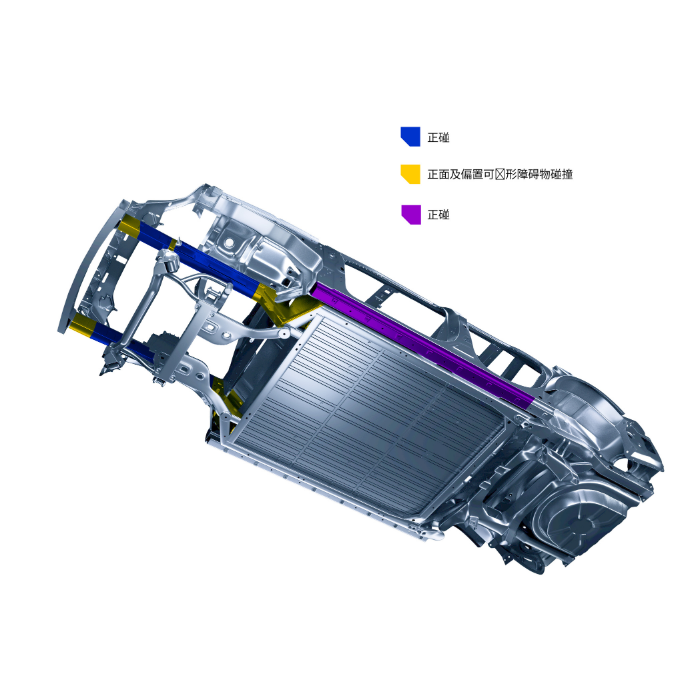

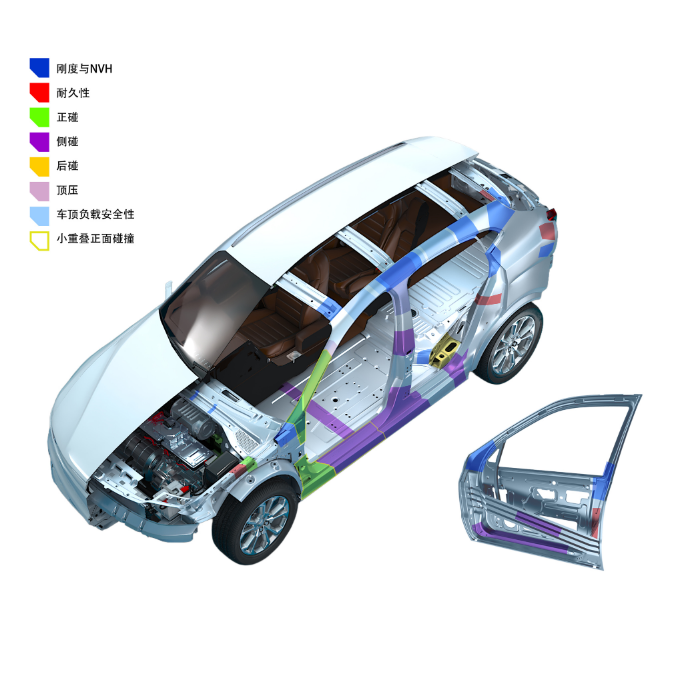

CBS™部件通常用于提高白车身的整体刚度。CBS™三维部件与车身空腔的多种结构胶连接,可以产生有效的刚度增加,可用于提高声学舒适性或安全水平,或使效率较低的加固件得以去除。CBS™也可与L&L CCS(连续复合材料解决方案)结合使用,在需要更高的刚度和强度的情况下使用。CBS™是车身碰撞加固或电动车电池保护的理想选择。CBS™的碰撞增强方案包括正面和小重叠碰撞、侧面碰撞(包括柱碰撞)、后部碰撞和车顶挤压。
CBS™的主要属性是。
- 负载路径管理
- 截面完整性
- 轻量化的潜力
- 提高刚度
- 增加耐久性
- 缩短实施时间
- 对车身车间没有影响


在碰撞事件中,CBS™结构插件提供了一个理想的截面稳定性、负载路径过渡、多轴负载管理和能量吸收的组合。用CBS™部件优化车身断面,节省空间,可以实现高效的车身设计,最大限度地减少结构的变形,从而减少对车辆乘客或电池空间的侵扰
CBS™加固材料可以通过提高整体刚度和在整个结构中更有效地分配载荷来消除局部的耐久性问题,如金属疲劳。
当我们的CBS™结构加固技术被整合到车身结构中时,改善噪音、振动和粗糙度(NVH)的性能也是常见的。同样,仔细的工程分析允许开发和定位最佳解决方案,以优化车辆的行驶和操控特性。
CBS™部件的设计灵活性允许在复杂或难以进入的装配条件领域简化制造过程。例如,将CBS™用于门和闭合装置可以减轻重量和提高刚度,而且如果在 而且如果在设计过程中已经考虑到,还可以帮助简化门的制造。
